Transparentmastanlage Aluminium

Transparentmastanlage aus Aluminium

Unsere dekorativen Transparentmasten aus Aluminium sind für kleine bis mittelgroße Transparente bis 500 x 70 cm ausgelegt.

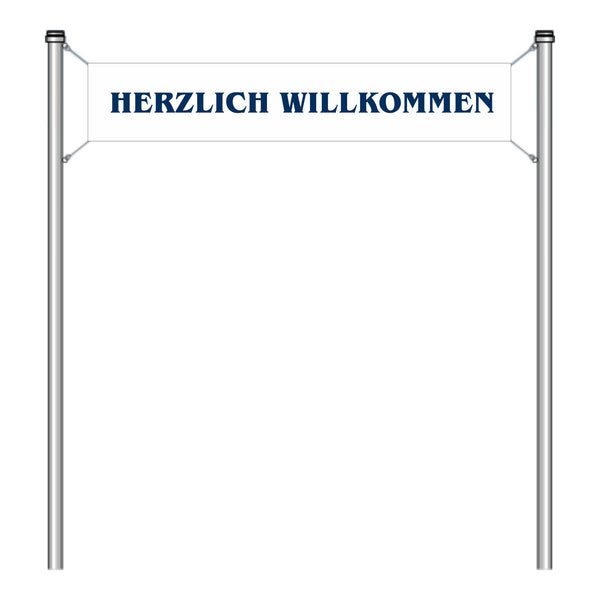

Eine Transparentmastanlage besteht jeweils aus 2 Masten und kann entweder mit 6 oder 7 Meter Länge geliefert werden. Hierbei handelt es sich um die Höhe über dem Boden. Die Masten sind jeweils 80 cm im Boden, so dass die Gesamtlänge bei 6,80 bzw. 7,80 m liegt.

Die Masten haben einheitlich zylindrische Mastrohre mit Nut mit einem Durchmesser von 100 mm und einer Wandstärke von 5 mm.

Die Mindeststandsicherheit von 9 Beaufort (entspricht 88 km/h) wird durch eine Stahlrohr-Innenverstärkung im Fußbereich der Mastrohre garantiert.

Der maximale Mastabstand beträgt 10 m. Die maximale Transparentgröße für die 6 m hohen Maste bei winddurchlässigem (mindestens 40 %)  Material beträgt 5,00 x 0,70 m, bei windundurchlässigen Transparenten 4,00 x 0,50 m. Bei 7 m hohen Masten sollten die Maße bei winddurchlässigem Material maximal 5,00 x 0,60 m und bei windundurchlässigem Material 4,00 x 0,50 m betragen.

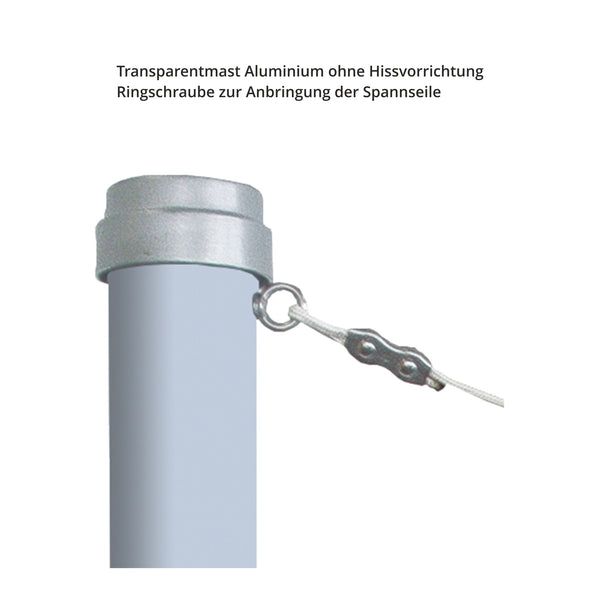

Standardmäßig sind die Transparentmasten ohne Hissvorrichtung und mit zwei Ringschrauben M8 zum Anbringen der Spannseile versehen. Die Ringschrauben werden im Mastrohr mit Gegenplatten verschraubt. Der Abstand der Schrauben beträgt 1,00 m. Der obere Bügel befindet sich direkt unterhalb der Mastkappe.

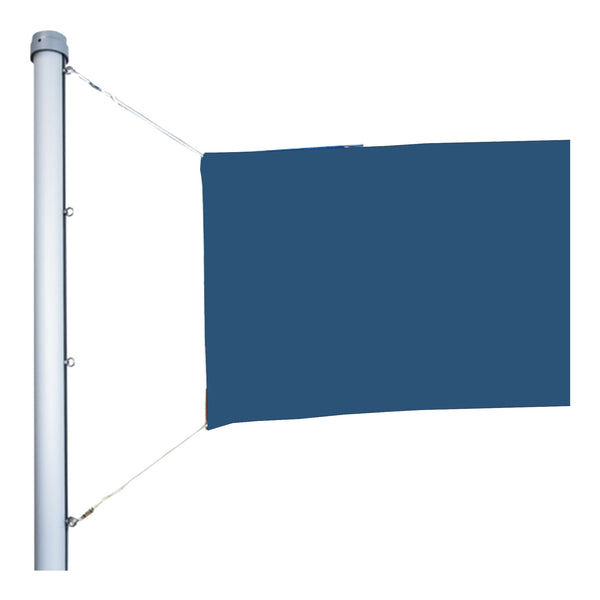

Optional können die Maste auch mit einer Hissvorrichtung versehen werden. Die in der Mastnut laufende Hissvorrichtung besteht aus einer Ösenleiste als PE-Fräsprofil (1 m Länge) mit 4 Ringschrauben zum Anbinden der Transparente. Die Seilumlenkung des PES-Hissseils erfolgt über eine integrierte Seilumlenkrolle. Das Hissseil steigt im Mastrohr auf, wird in der Mastkappe umgelenkt und tritt dann in der Mastnut wieder aus. Die Fixierung des Seils geschieht über eine Seilklemme im Bediengehäuse. Die Bedienhöhe beträgt 1 m über dem Boden. Das Bediengehäuse ist durch ein absperrbares Türchen geschützt.

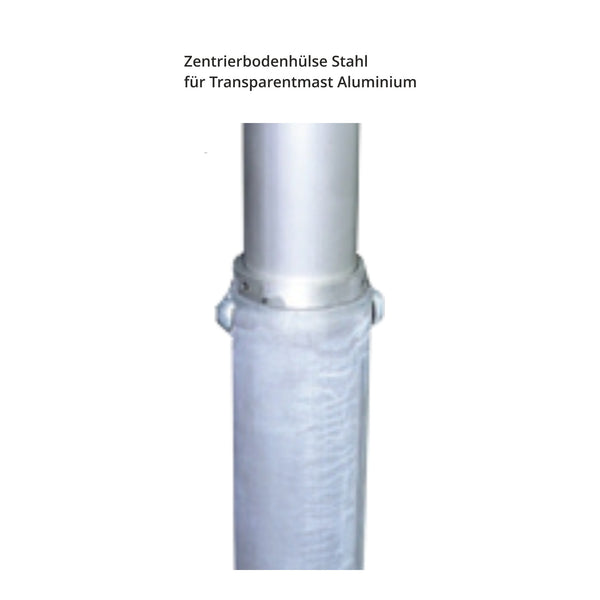

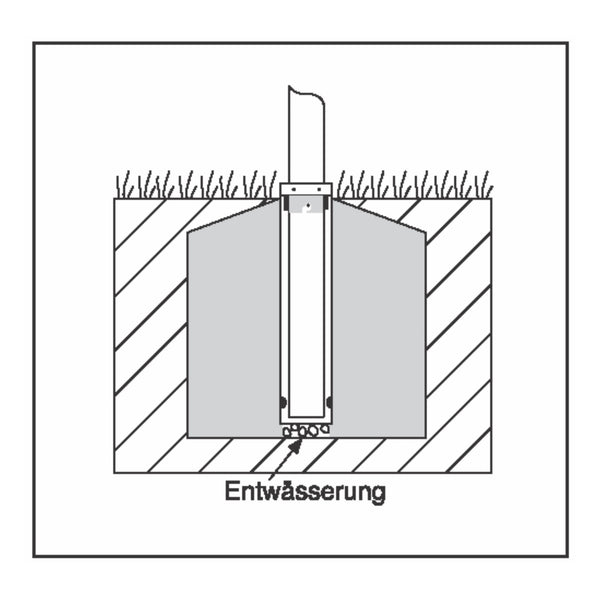

Der Einbau der Mastrohre erfolgt über Zentrierhülsen aus Stahl, verzinkt, Ø127x5 mm, 0,80 m tief, vorbereitet für aufliegenden Deckel, sperrbar.

Ein Deckel, aufliegend, sperrbar, Ø130x5mm aus Aluminium für die Zentrierbodenhülse kann gegen Aufpreis erworben werden.

Lieferumfang

• 2 Aluminium-Transparentmasten mit Ringschrauben
• Mastzopf mit formschöner Mastkappe

Optionales Zubehör

• 2 Zentrierbodenhülsen aus Stahl
• 2 Deckel für Bodenhülse aus Alu
• 2 Hissvorrichtungen

Beschreibung

• zylindrische Aluminium-Transparentmasten, ø 100 mm, Wandstärke 5 mm,
• Aluminium EN AW-6082T6, silber eloxiert
• Mastrohr und Hissvorrichtung korrosions- und wartungsfrei
• lieferbar in 2 verschiedenen Höhen – 6 oder 7 m (über dem Boden)
• Standsicherheit statisch nachgewiesen für eine Windstärke von 9 Beaufort

Maximale Transparentgrößen

Die maximale Transparentgröße bei 40 % Winddurchlässigkeit beträgt 5,00 x 0,70 m bei 6 Meter hohen Masten oder 5,00 x 0,60 m bei 7 Meter hohen Masten.

Bei windundurchlässigen Materialien sollten die Transparente nicht größer als 4,00 x 0,50 m sein.

Transparente sind nicht im Lieferumfang enthalten. Sie können diese separat hier in unserem Online-Shop bestellen:

https://shop.fahnen-koessinger.de/collections/transparente
