Transparentmastanlage Stahl

Kundenbewertungen
Keine Bewertungen
  • für große Transparente geeignet
  • mit angeschweißtem Bügel zum Befestigen der Transparente
  • 6 oder 7 m Höhe über dem Boden
  • Mastrohr konisch
  • Material: Stahl, feuerverzinkt
  • optional mit Stahlbodenhülsen
  • optional mit Hissvorrichtung


Artikel Nr.: 900900
Status: lieferbar
Ausführliche Informationen

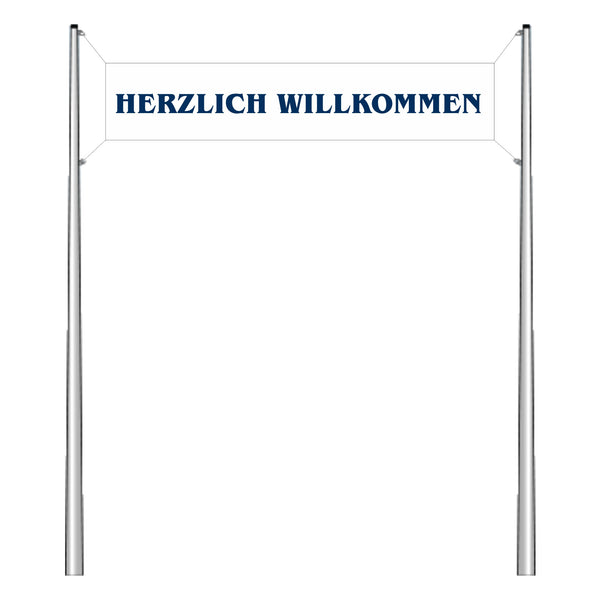

Transparentmastanlage aus Stahl

Unsere Transparentmasten aus Stahl sind für große Transparente bis 500 x 100 cm ausgelegt und weisen eine dementsprechend hohe Standsicherheit auf.

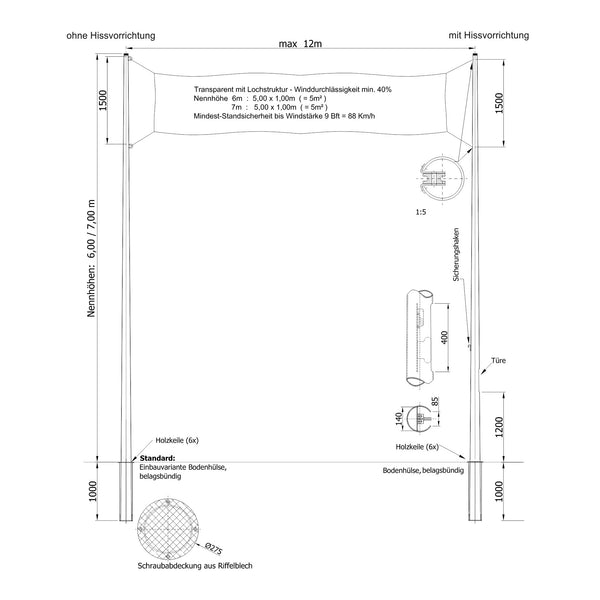

Eine Transparentmastanlage besteht jeweils aus 2 Masten und kann entweder mit 6 oder 7 Meter Länge geliefert werden. Hierbei handelt es sich um die Höhe über dem Boden. Die Masten sind jeweils einen Meter im Boden, so dass die Gesamtlänge bei 7 bzw. 8 m liegt.

Aus statischen Gründen sind die Masten aus feuerverzinktem Stahl konisch.

Durch die hohe Standsicherheit können auch große Transparente sicher gespannt werden. Die Mindeststandsicherheit ist für eine Windlast von 9 Beaufort (ca. 88 km/h) unter der Voraussetzung luftdurchlässiger Banner nachgewiesen.

Der maximale Mastabstand beträgt 12 m. Die maximale Transparentgröße bei winddurchlässigem (mindestens 40 %)  Material beträgt 6,00 x 0,80 m, bei windundurchlässigen Transparenten 5,00 x 0,60 m

Standardmäßig sind die Transparentmasten ohne Hissvorrichtung und mit zwei übereinander angeschweißten Bügeln zum Anbringen der Spannseile versehen. Der Abstand der Bügel beträgt 1,50 m. Der obere Bügel befindet sich direkt unterhalb des Mastzopfs.

Bügel für Spannseile

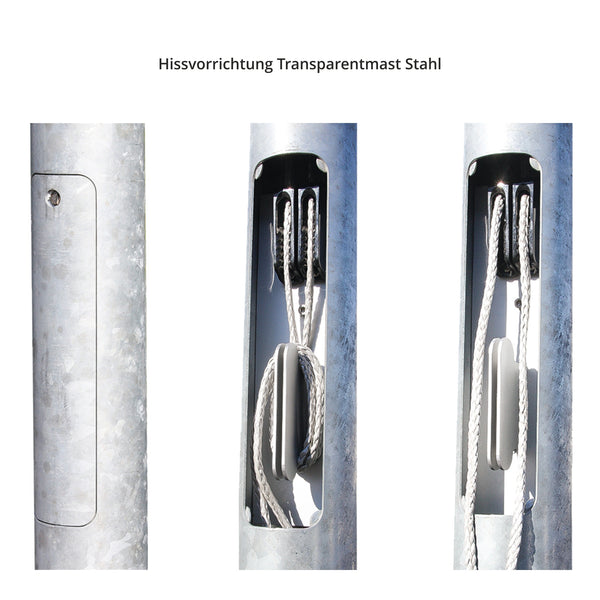

Optional können die Maste auch mit einer Hissvorrichtung versehen werden. Hierbei sind pro Mast je 2 Dyneema-Spannseile Ø 8 mm eingebaut, die im Rohrinneren aufsteigen und durch stabile Umlenkrollen, die im Abstand von 1,50 m angebracht sind, aus dem Mastrohr austreten. Der Bedienpunkt der Hissvorrichtung mit gesicherter Seilklemmvorrichtung liegt verdeckt im Mastrohr. Dyneema-Seile zeichnen sich durch ihre Zugfestigkeit und die hohe Beständigkeit gegen Verschleiß aus. Die Bedienhöhe beträgt 1,20 m über dem Boden, die Öffnung ist mit einer bündig einliegenden Türe versehen, die mit einem 3-Kant-Schlüssel abgesperrt werden kann. Die Bedienung der Hissvorrichtung ist einfach und komfortabel, beim Seildurchmesser von 8 mm sind Dyneema-Seile angenehm zu handhaben. Die Länge der Spannseile lässt das Aufziehen von Transparenten in beliebigen Formaten zu.

Hissvorrichtung

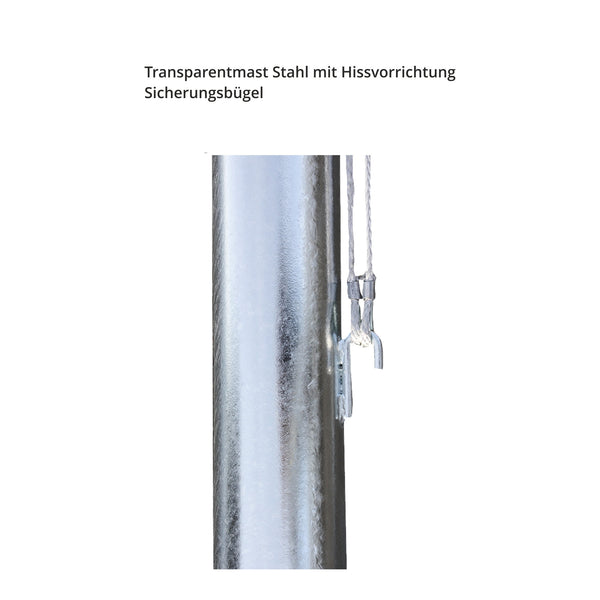

Wenn einmal kein Transparent gehisst ist, können die Seile, die am Ende mit Kauschenpressungen versehen sind, in einem angeschweißtem Sicherheitsbügel eingehakt werden. Dieser Bügel ist 2 m über dem Boden angebracht und so gegen Schlagen aber auch gegen Vandalismus gesichert.

Sicherungsbügel

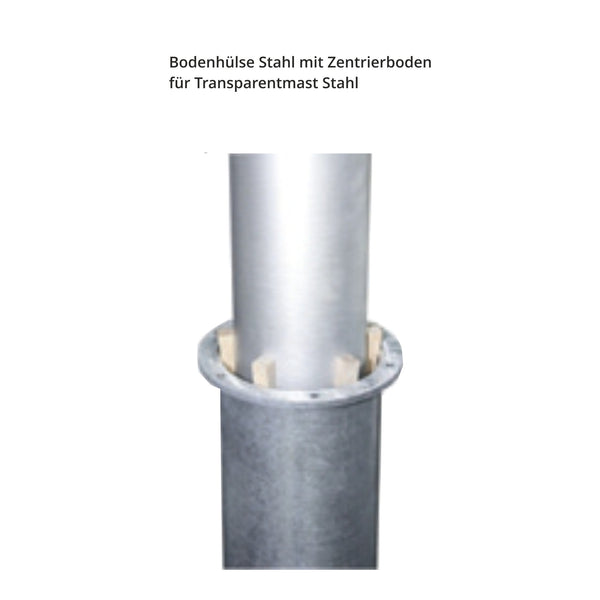

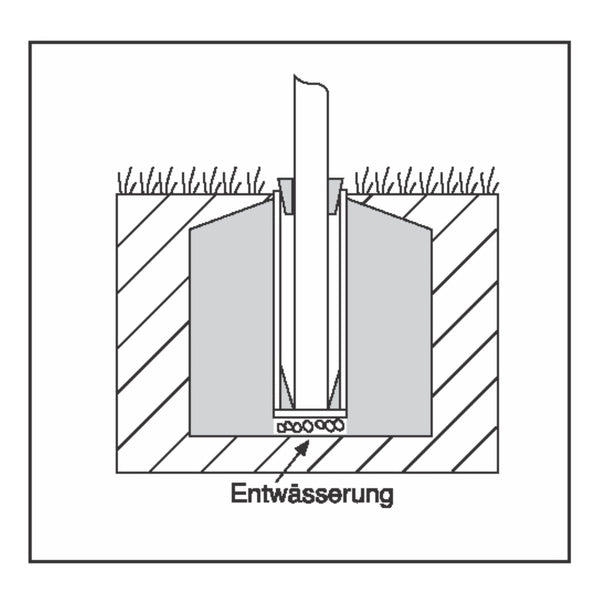

Der Einbau der Mastrohre erfolgt über Stahl-Bodenhülsen mit Zentrierböden und Flanschring für Schraubdeckel. Da die Rohre eine konische Form haben, entsteht am Hülsenaustritt ein ca. 1,5 cm großer umlaufender Spalt. Das Ausrichten und Fixieren der Masten erfolgt mit 6 Holzkeilen, die mit der Bodenhülse geliefert werden. Ein verzinkter Schraubdeckel aus Riffelblech wird mitgeliefert. Die Bodenhülse ist ebenfalls feuerverzinkt.

Bodenhülse


Lieferumfang

  • 2 Stahl-Transparentmasten mit angeschweißten Stahlbügeln
  • Mastzopf mit Kunststoff-Aufsteckkappe in schwarz

Optionales Zubehör

  • 2 Stahl-Bodenhülsen Ø 218x5 mm, 1 m tief, mit je 6 Holzkeilen inkl. Schraubdeckel
  • 2 Hissvorrichtungen mit Dyneema-Hissseilen

Beschreibung

  • konische Stahl-Transparentmasten, ø 174/76 mm bei 6 Meter hohen Masten und 188/76  mm bei 7 m über dem Boden, Wandstärke 5 mm,
  • Stahl S235, feuerverzinkt
  • lieferbar in 2 verschiedenen Höhen – 6 oder 7 m (über dem Boden)
  • Standsicherheit statisch nachgewiesen für eine Windstärke von 9 Beaufort

Maximale Transparentgrößen

Das maximale Format der Transparente bei 40 % Winddurchlässigkeit beträgt 5,00 x 1,00 m (5 m²) oder alternativ 6,00 x 0,80 m.

Transparente sind nicht im Lieferumfang enthalten. Sie können diese separat hier in unserem Online-Shop bestellen:

https://shop.fahnen-koessinger.de/collections/transparente
